SKM1000分布式KVM坐席編解碼一體機
1、產品簡介
KVM 編解碼一體機是一款充分運用視頻壓縮處理技術、網絡技術、可視化技術、集中控制等先進技術，構建以 IP 網絡為紐帶，集視頻拼接處理、KVM 協作管理、音頻處理、集中控制等多種功能及編解碼于一體的設備，具有分布式、網絡化、可視化、去中心服務器等特點。產品運行充分考慮了視頻處理中的同步性、實時性、兼容性、呼吸效應、色彩還原度等關鍵性能。Z高可達到 1080p@60Hz 輸入和 1080p@60Hz 輸出，支持 LCD 和 DLP 拼接屏，支持 I/O、IR、RS232 對外控制，為各種高清或 1080P 視頻應用場景提供降成本、易布線、可視化控制、分權操作、中控一體的綜合解決方案。
2、功能特點
? 集編碼器解碼器一體，撥碼變換模式；
? 支持 H.264 和 H.265 編解碼協議；
? 真分布式，無服務器，去中心化；
? 實時性好，體驗感好，KVM 坐席視頻輸出與主機本地平均時延少于 100ms；
? 操作可視化，KVM 和客戶端可視化操作；
? 輸入輸出Z高支持 1920x1080p@60Hz;
? 同步性能更優，支持 LCD、DLP 拼接屏；
? 支持單屏 4 畫面 960x540@60hz;
? 支持常用自定義窗口布局預設；
? 支持預排版發布。
3、產品拓撲圖
4、使用場景
KVM 編解碼一體機一體化云節點適用于各行業的指揮、控制等應用場景。是可視化協同指揮管理的優質解決方案，如下圖：
4.1、超高分辨率大屏云拼接
大屏拼接是 KVM 編解碼一體機一體化云節點作為輸出使用的基本應用場景。 拼接大屏是指揮中心、控制室中必不可少的配備，也是所有信息匯聚的中心。傳統解決方案是通過大屏拼接器與各種視頻矩陣及編解碼設備等的組合來完成復雜信息接入與大規模拼接，系統復雜龐大，不易使用。而使用 KVM 編解碼一體機一體化云節點則通過網絡完成信號接入、切換與拼接顯示，不再需要獨立的拼接器、矩陣等設備。
Z重要的是，通過配備 KVM 編解碼一體機一體化云節點，不僅可完成一面大屏的拼接管理，更可利用網絡實現多地多屏（無論拼接屏或單屏）的統一管控。
4.2、指揮工位云接入
指揮中心工位接入大屏同樣是中心可視化的必要需求。通常要求能夠將各工位畫面同時投射到大屏上，并保證操作人員能夠在工位上完成工作。為實現此功能，通常需要信號分配器將工位信號一分為二，其中一個分路輸出至大屏顯示，一個分路輸出至本地顯示器使用。項目中常因分配器品質問題導致信號無法接入或畫質變差，設備與線材的增加導致工位混亂，也因此增加了線材等附件成本。
KVM 編解碼一體機一體化云節點為解決上述問題，信號源接入 KVM 編解碼一體機后可直接實現上屏與本地同時使用，不再需要額外配備信號分配器，減少故障點，降低系統配套成本。
4.3、融合外設控制
KVM 編解碼一體機一體化云節點整合豐富的控制 接口，可就近實現外設的遠程控制，配合中控主機。多系統融合管理、使操作更便捷。
5、產品規格

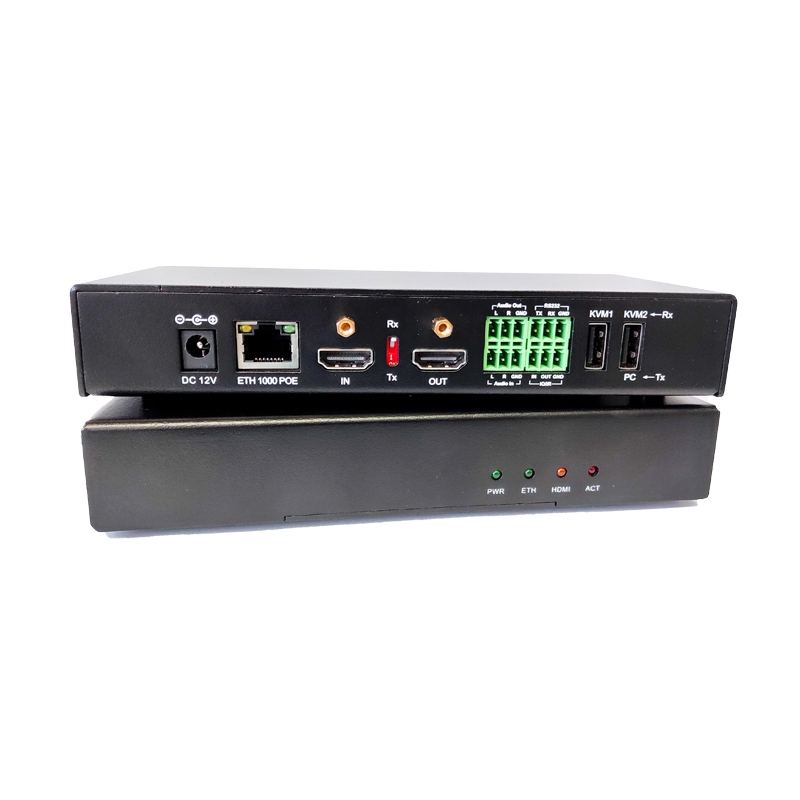

產品外觀 | ||
材質 | 金屬 | |
長×寬×高 | 181mm×129.5mm×30mm | |
凈重量 | 0.7kg | |

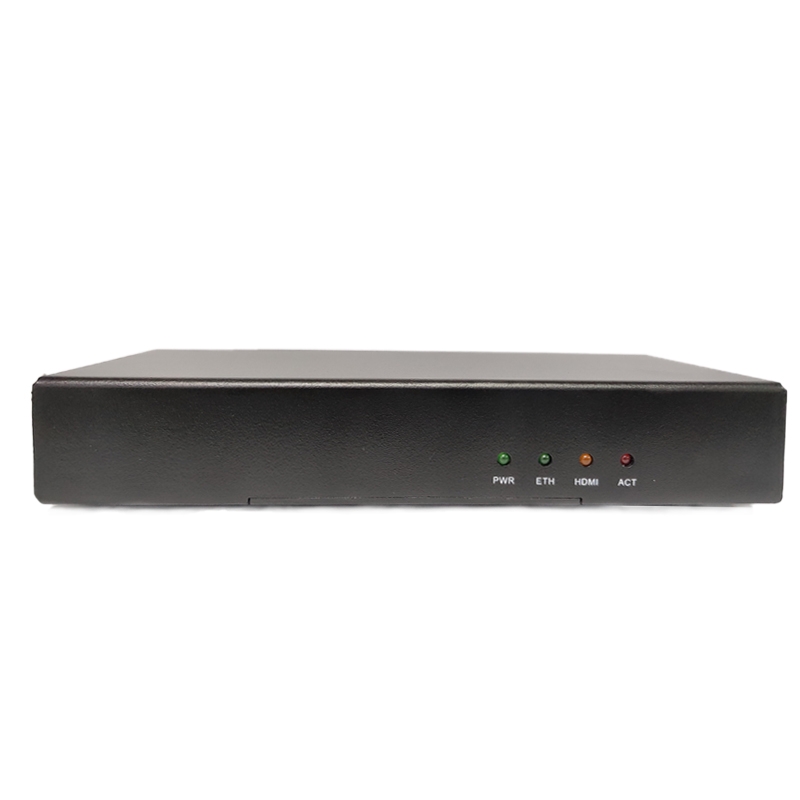

前面板 | ||
指示燈 | 1 x PWR 燈 1 x ETH 燈 1 x HDMI 燈 1 x ACT 燈 | |

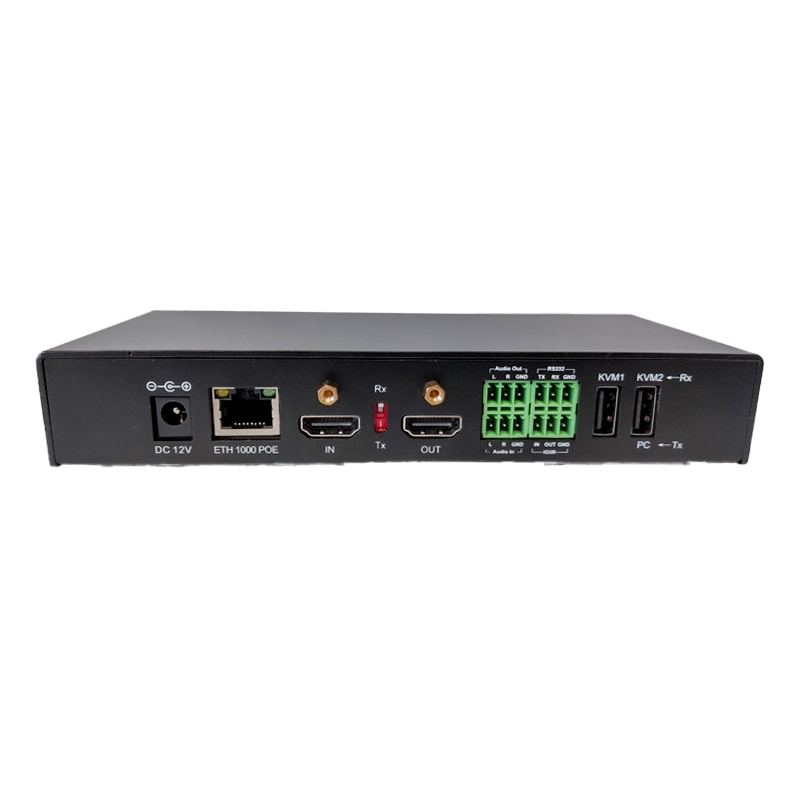

后面板 | ||
視頻輸入接口 | 1 路 Type-A HDMI 輸入,19P 母頭 | |
視頻輸出/環回接口 | 1 路 Type-A HDMI 輸出,19P 母頭 | |
外設通訊 | 1 路 RS232 鳳凰端子 | |
1 路 IO/IR 鳳凰端子 | ||
音頻輸入接口 | 1 路鳳凰端子 | |
音頻輸出接口 | 1 路鳳凰端子 | |
網絡接口 | 1 路 RJ-45 接口，10M/100M/1000M Base-T 接口支持 PoE | |
Rx/Tx 撥碼 | 上撥為 Rx，下撥為 Tx | |
電源接口 | DC 12V 2A 輸入 | |
USB 接口 | 2*USB2.0，支持 KVM，Tx 支持接 PC，Rx 支持接鼠標鍵盤。 | |
技術參數 | ||
視頻輸入 | 類型 | HDMI |
分辨率 | Z高支持 1920x1080@60Hz | |
信號檢測 | 自動檢測 | |
通道數 | 1 | |
音頻輸入 | 類型 | Line in 或 HDMI 加嵌 |
通道數 | 1 | |
視頻輸出 | 類型 | HDMI |
分辨率 | Z高支持 1920x1080@60Hz | |
通道數 | 1 | |
音頻輸出 | 類型 | Line out 或 HDMI 加嵌 |
通道數 | 1 | |
環回輸出 | 輸入視頻環回輸出 | 支持 |
網絡 | 連接速度 | 10M/100M/1000M 自適應 |
IP 分配 | DHCP/手動設置 | |
網絡 | 單屏內開窗數量 | 4 個 |
編碼算法 | H.264 H.265 | |
解碼算法 | H.264 H.265 | |
色深 | 8bit | |
畫質調整 | 低、中、高、極高 | |
其它 | 去黑邊 | 支持 |
內嵌圖片底圖 | 1 張 | |
底圖更新 | 支持 | |
預覽/回顯 | 支持 | |
固件更新 | 支持 | |
控制 | ||
控制 | 通信協議 | TCP/IP、UDP |
軟件 | BS/CS/定制 | |
外設控制 | 通信協議 | RS232、IR、IO 和 UDP |
USB | ||
KVM 使用 | 節點作為輸出時 | 外接鍵盤鼠標 |
節點作為輸入時 | 外接電腦主機 | |
環境 | ||
溫度 | 0-50° | |
濕度 | 10-90%，無冷凝 | |
其他 | ||
供電 | DC 12@2A | |
功耗 | ﹤15w | |
6、坐席操作
正常使用模式下：
500ms 內 3 次 ctrl，進入 OSD 模式。 其他按鍵透傳給遠端電腦，特別的，3 次 ctrl 的前 2 次 ctrl 也將透傳給遠端電腦
鎖定屏幕模式下：
ENTER：登錄
TAB：切換輸入框（用戶名/密碼）
? OSD 模式下：
ESC：退出 OSD 模式，進入正常使用模式
HOME：鎖定屏幕
ALT：切換 OSD 菜單模式：信號源菜單 => 視頻墻菜單 => 座席菜單 => 信號源菜單，循環切換（各個菜單的內容由設計器指定）
? 信號源菜單下：
TAB：信號源菜單下：選擇信號源分組（分組的內容由設計器指定）
UP/DOWM：選擇當前信號源分組內的信號源（不循環選擇）
PGUP/PGDN：信號源數目超過一頁，按頁切換信號源（不循環選擇）
LEFT/RIGHT：選擇本地座席的位置（循環選擇）
F1~F8： 快速選擇本地座席的位置
ENTER：把本地座席的選中位置連接到當前選中信號源
? 視頻墻菜單下：
UP/DOWM：選擇視頻墻（不循環選擇）
PGUP/PGDN：視頻墻數目超過一頁，按頁切換視頻墻（不循環選擇）
LEFT/RIGHT：選擇本地座席的位置（循環選擇）
F1~F8： 快速選擇本地座席的位置
TAB：選擇視頻墻上的窗口（按照圖層順序循環選擇）
F9：把本地座席的選中位置的信號推送到選中視頻墻的選中窗口
F10：把選中視頻墻的選中窗口的信號抓取到本地座席的選中位置
F11：清空選中視頻墻
F12：把本地座席的選中位置的信號全屏推送到選中視頻墻，并刪除視頻墻其他窗口
? 座席菜單下：
UP/DOWM：選擇目標座席（不循環選擇）
PGUP/PGDN：目標座席數目超過一頁，按頁切換目標座席（不循環選擇）
LEFT/RIGHT：選擇本地座席的位置（循環選擇）
F1~F8： 快速選擇本地座席的位置
TAB：選擇目標座席的位置（按照從左到右，從上到下循環選擇）
1~8：快速選擇目標座席的位置
F9：把本地座席的選中位置的信號推送到目標座席的選中位置
F10：把目標座席的選中位置的信號抓取到本地座席的選中位置
F11：把目標座席的信號抓取到本地座席（本地座席和目標座席的行，列都一樣時有效，如果當前座席沒有信號權限，則當前位置不切換）
F12：把本地座席的信號推送給目標座席（本地座席和目標座席的行，列都一樣時有效）
